Connexion fraiseuses Fagor vers PC

Le Labocesson a assisté les formateurs du CFAI de Bruz (Ker Lann) pour réaliser la connexion à un ordinateur des fraiseuses et tours à commande numérique utilisé pour la formation au sein du Lycée Ozanam.

Ces machines avec contrôleur Fagor n’étaient plus connectables faute du matériel adéquat. Après recherche et analyse de la connectique nécessaire, nous avons installé dans chaque machine une adaptation Serie (RS232) vers USB avec connecteur en carcasse des machines, elles peuvent maintenant être raccordées à un ordinateur et commandées à l’aide d’un câble USB, comme une simple imprimante.

Fagor fournit pour ces machines le logiciel approprié gratuitement.

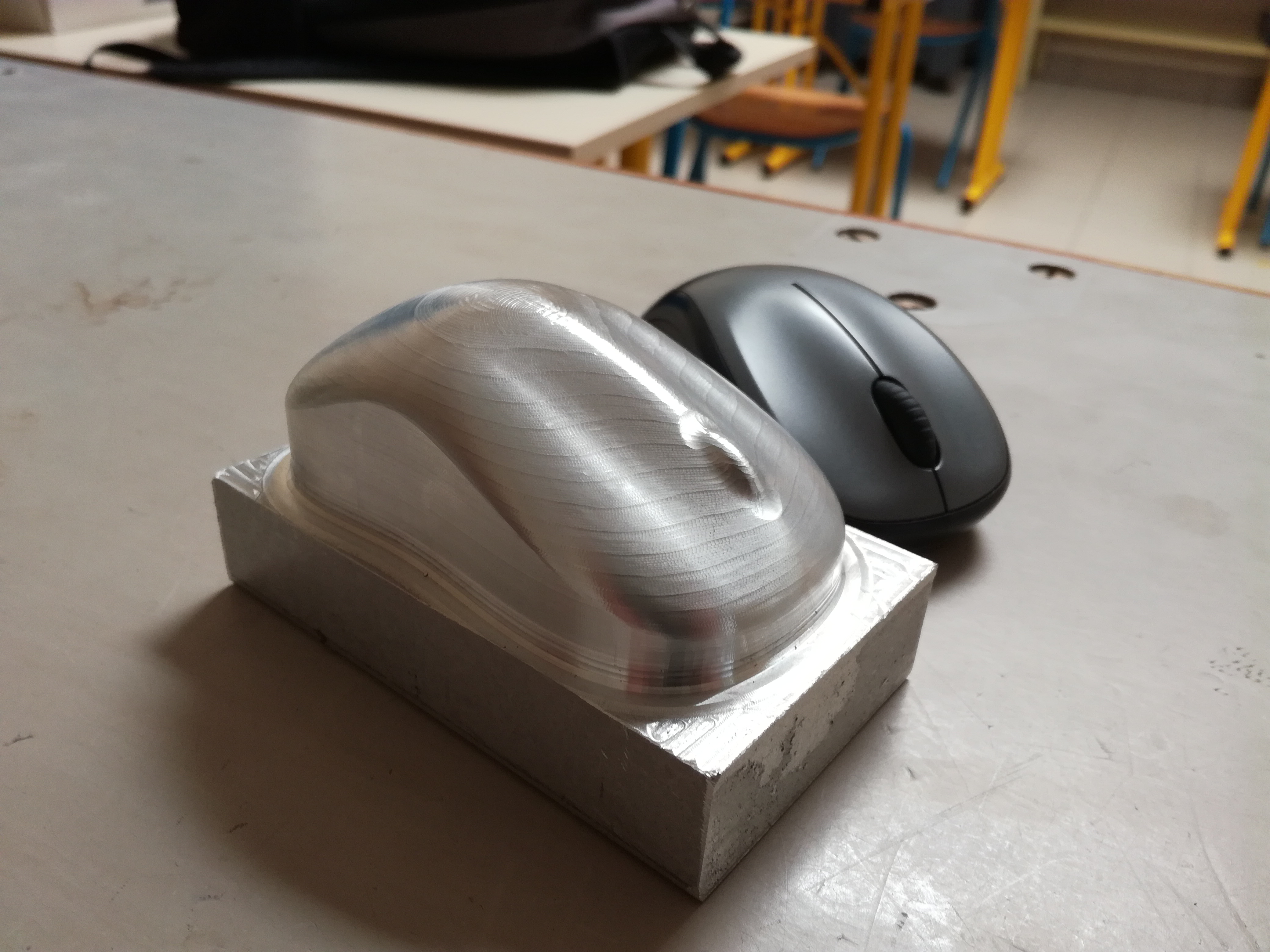

Ci-dessous le résultat d’un test d’usinage réalisé à l’aide d’un modèle de 3D de souris, importé et programmé à l’aide du logiciel de CAO/FAO Fusion360. Cet outil dispose d’un « postprocesseur » pour les contrôleurs Fagor, ce qui nous a permis de produit le GCODE compatible avec les machines, et de l’exécution directement à travers la liaison USB, le programme étant trop volumineux pour la faible mémoire interne de la machine.

Ce type de « forme » étant impossible à réaliser « à la main », le programme permettant la réalisation comptabilisant ici plus de 60 000 lignes !
